三尖瓣各切面瓣叶区分


三尖瓣各切面瓣叶区分

上一篇文章用几个病例介绍了少见的三尖瓣腱索断裂,有小伙伴儿不明白如何区分三尖瓣的三个瓣叶,那么这一篇文章简单介绍一下吧。

三尖瓣瓣叶命名

    三尖瓣在解剖学上,按照瓣叶在躯体的方位命名,分为隔瓣叶(septal leaflet)、前上瓣叶(anterior-superior leaflet)、下瓣叶(inferior leaflet)。

    但在传统和临床上,广泛接受的命名方法仍为隔瓣、前瓣、后瓣。

    隔瓣(Septal leaflet):附着于室间隔的瓣叶;

    前瓣(Anterior leaflet):瓣下结构从前隔交界延伸至前乳头肌的瓣叶。

    后瓣(Posterior leaflet):瓣叶结构从前乳头肌沿着右室下壁至后隔交界的瓣叶。

三尖瓣各切面瓣叶区分

经胸超声心动图主要用以下三组切面来区分三尖瓣各瓣叶。

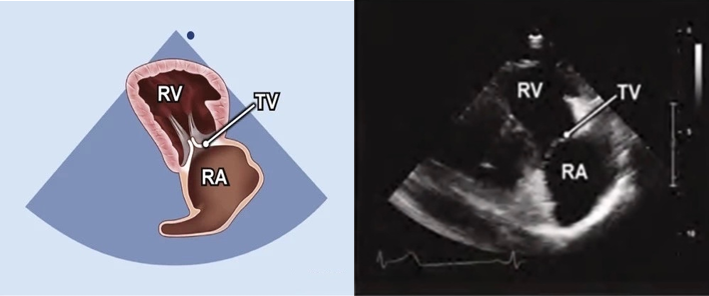

1、胸骨旁长轴右室流入道切面


此切面下位于图像近场的瓣叶始终为前瓣,即下图中蓝色的瓣叶。

图A:当切面显示室间隔(IVS)和冠状静脉窦开口(*)时,大概率为前瓣与隔瓣的组合(蓝色前瓣,黄色隔瓣)。

图B:当切面不显示室间隔时,大概率为前瓣与后瓣的组合(蓝色前瓣,绿色后瓣)。

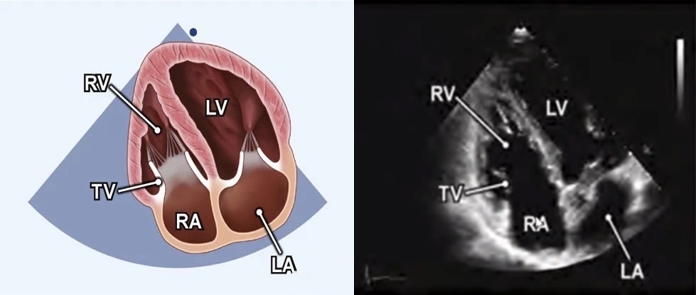

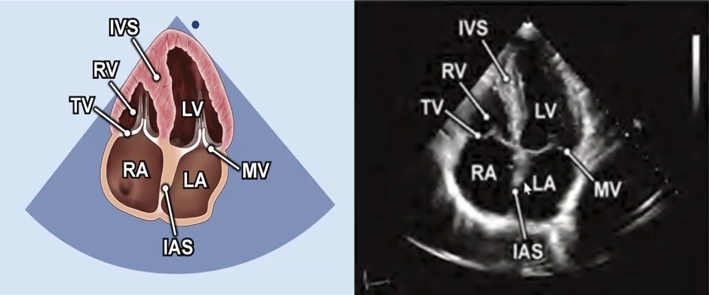

2、心尖四腔心切面(心尖四腔A4C)与聚焦于右心室的心尖四腔心切面 (右室聚焦RVF)


在标准心尖四腔心切面,隔瓣100%附着在室间隔上,前瓣100%附着在对侧。


然而实际工作中,我们的图像往往并不标准,比如下图A或B的情况,这个时候隔瓣对侧的可以是前瓣也可以是后瓣(红色)。

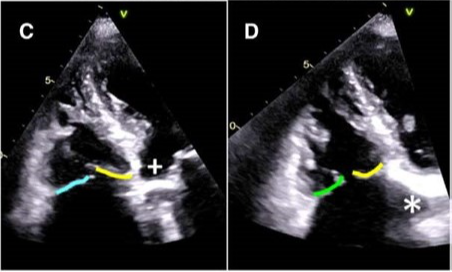

图C:当切面显示左室流出道(+)时,为隔瓣与前瓣的组合(黄色隔瓣,蓝色前瓣)。

图D:当切面显示冠状静脉窦开口(*)时,为隔瓣与后瓣的组合(黄色隔瓣,绿色后瓣)。

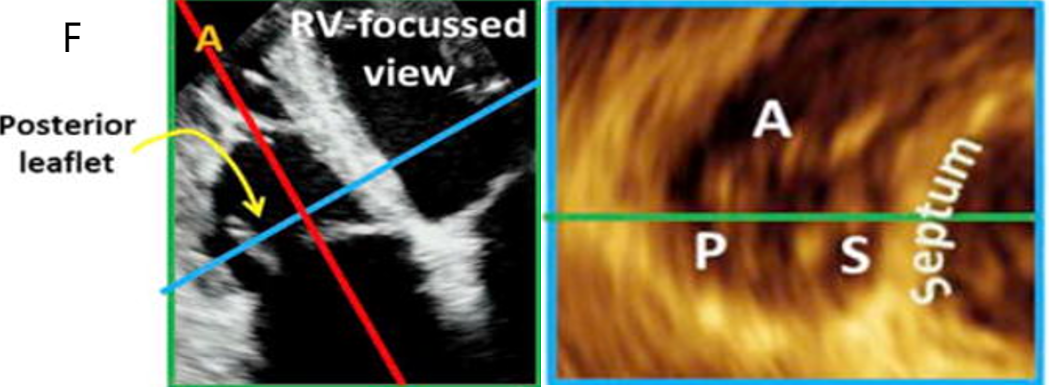

图F:当切面获取最佳右室聚焦RVF视图时(此切面右室面积和横向尺寸最大),多为隔瓣与后瓣的组合。

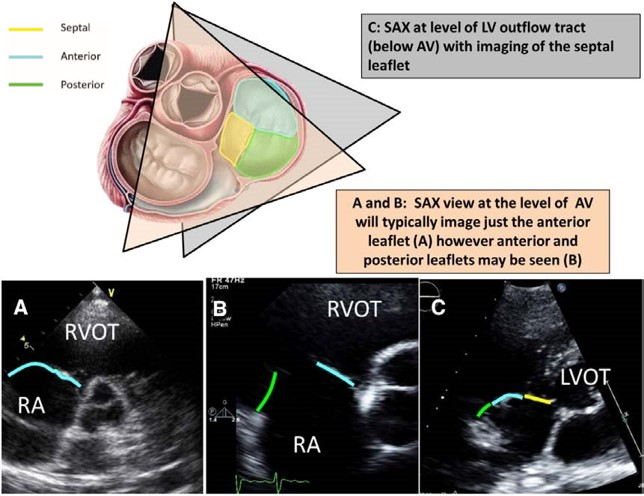

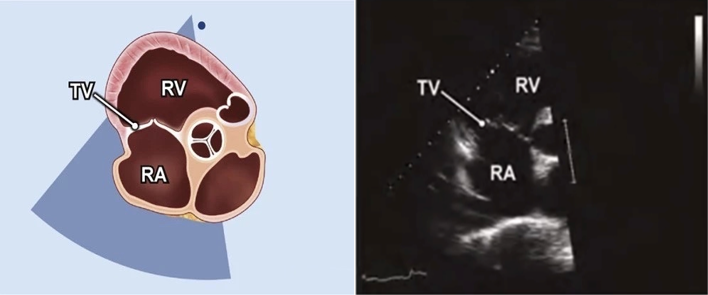

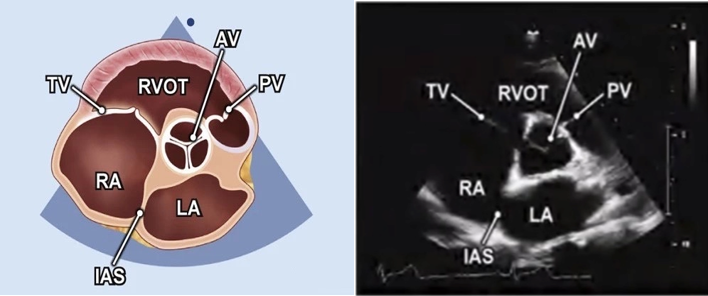

3、胸骨旁短轴大动脉水平分别关注主动脉瓣与三尖瓣


这一组切面下三尖瓣瓣叶组合存在最多可能性。

图A:图像仅显示单片小叶多为前瓣(蓝色前瓣)。

图B:当切面显示两个具有中央接合点的瓣叶和主动脉瓣,多为前瓣与后瓣的组合(蓝色前瓣,绿色后瓣)。

图C:当切面显示左室流出道(LVOT),多为隔瓣-前瓣-后瓣的组合(黄色隔瓣、蓝色前瓣、绿色后瓣)。也有文献报道为隔瓣-后瓣的组合。其实两者都对,实际工作中我们的切面角度稍有偏差,切到的瓣膜就可以发生很大变化。可以理解,切到三个瓣就是隔瓣-前瓣-后瓣的组合,切到两个瓣就是隔瓣-后瓣的组合。

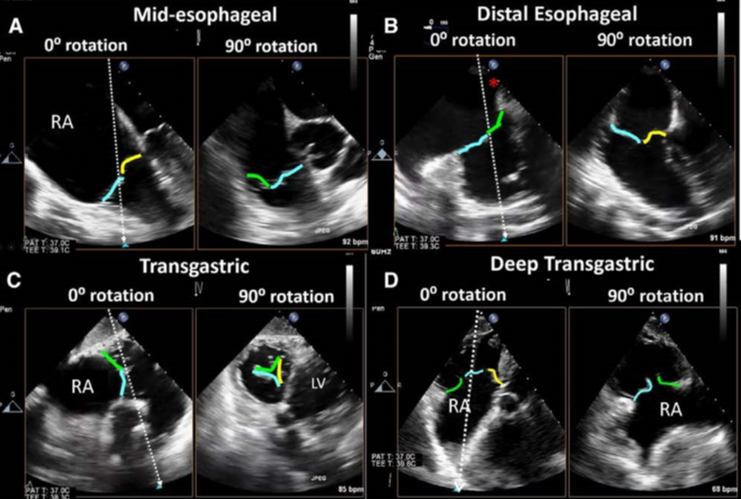

下图为经食道超声心动图(TEE)各切面三尖瓣瓣叶区分(黄色隔瓣、蓝色前瓣、绿色后瓣)


    以上图片来源于文献及网络

    总之,由于切面存在角度偏差和患者存在个体差异,具体的瓣叶区分不能太教科书,在实际工作中需要灵活分辨。

参考文献:

1.Guidelines for Performing aComprehensive TransthoracicEchocardiographic Examination in Adults: Recommendationsfrom the American Society of Echocardiography

2.State-of-the-Art Review of Echocardiographic Imaging in the Evaluation and Treatment of Functional Tricuspid Regurgitation

3.Echocardiography for Tricuspid ValveIntervention

4.Imaging Considerations for Percutaneous Tricuspid Intervention
